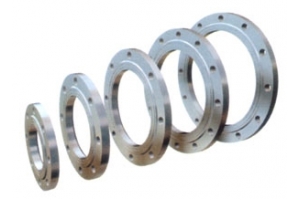

Фланец стальной приварной

Фланец стальной приварной



Давление PN = 0,6 МПа (6 кгс/с м²)
Наименование D, мм D1, мм dв, мм b, мм d, мм отв., шт. Масса, кг
Фланец плоский ГОСТ 12820-80 1-15-6 ст.3 (20) 80 55 19 10 11 4 0,33
Фланец плоский ГОСТ 12820-80 1-20-6 ст.3 (20) 90 65 26 12 0,53
Фланец плоский ГОСТ 12820-80 1-25-6 ст.3 (20) 100 75 33 12 0,64
Фланец плоский ГОСТ 12820-80 1-32-6 ст.3 (20) 120 90 39 13 14 1,01
Фланец плоский ГОСТ 12820-80 1-40-6 ст.3 (20) 130 100 46 13 1,21
Фланец плоский ГОСТ 12820-80 1-50-6 ст.3 (20) 140 110 59 13 1,33
Фланец плоский ГОСТ 12820-80 1-65-6 ст.3 (20) 160 130 78 13 1,63
Фланец плоский ГОСТ 12820-80 1-80-6 ст.3 (20) 185 150 91 15 18 2,44
Фланец плоский ГОСТ 12820-80 1-100-6 ст.3 (20) 205 170 110 15 2,85
Фланец плоский ГОСТ 12820-80 1-125-6 ст.3 (20) 235 200 135 17 8 3,88
Фланец плоский ГОСТ 12820-80 1-150-6 ст.3 (20) 260 225 161 17 4,39
Фланец плоский ГОСТ 12820-80 1-200-6 ст.3 (20) 315 280 222 19 5,89
Фланец плоский ГОСТ 12820-80 1-250-6 ст.3 (20) 370 335 273 20 12 7,67
Фланец плоский ГОСТ 12820-80 1-300-6 ст.3 (20) 435 395 325 20 22 10,28
Фланец плоский ГОСТ 12820-80 1-350-6 ст.3 (20) 485 445 377 22 12,58
Фланец плоский ГОСТ 12820-80 1-400-6 ст.3 (20) 535 495 426 24 16 15,2
Фланец плоский ГОСТ 12820-80 1-500-6 ст.3 (20) 640 600 530 25 19,72
Фланец плоский ГОСТ 12820-80 1-600-6 ст.3 (20) 755 705 630 25 26 20 26,24
Фланец плоский ГОСТ 12820-80 1-800-6 ст.3 (20) 975 920 820 27 30 24 46,14
Фланец плоский ГОСТ 12820-80 1-1000-6 ст.3 (20) 1 175 1 120 1 020 31 28 64,36
Фланец плоский ГОСТ 12820-80 1-1200-6 ст.3 (20) 1 400 1 340 1 220 34 33 32 99,03
Давление PN = 1,0 МПа (10 кгс/с м²)
Наименование D, мм D1, мм dв, мм b, мм d, мм отв., шт. Масса, кг
Фланец плоский ГОСТ 12820-80 1-15-10 ст.3 (20) 95 65 19 10 14 4 0,51
Фланец плоский ГОСТ 12820-80 1-20-10 ст.3 (20) 105 75 26 12 0,74
Фланец плоский ГОСТ 12820-80 1-25-10 ст.3 (20) 115 85 33 12 0,89
Фланец плоский ГОСТ 12820-80 1-32-10 ст.3 (20) 135 100 39 14 18 1,4
Фланец плоский ГОСТ 12820-80 1-40-10 ст.3 (20) 145 110 46 15 1,71
Фланец плоский ГОСТ 12820-80 1-50-10 ст.3 (20) 160 125 59 15 2,06
Фланец плоский ГОСТ 12820-80 1-105-10 ст.3 (20) 180 145 78 17 2,8
Фланец плоский ГОСТ 12820-80 1-80-10 ст.3 (20) 195 160 91 17 3,19
Фланец плоский ГОСТ 12820-80 1-100-10 ст.3 (20) 215 180 110 19 8 3,96
Фланец плоский ГОСТ 12820-80 1-125-10 ст.3 (20) 245 210 135 21 5,4
Фланец плоский ГОСТ 12820-80 1-150-10 ст.3 (20) 280 240 161 21 22 6,62
Фланец плоский ГОСТ 12820-80 1-200-10 ст.3 (20) 335 295 222 21 8,05
Фланец плоский ГОСТ 12820-80 1-250-10 ст.3 (20) 390 350 273 23 12 10,65
Фланец плоский ГОСТ 12820-80 1-300-10 ст.3 (20) 440 400 325 24 12,9
Фланец плоский ГОСТ 12820-80 1-350-10 ст.3 (20) 500 460 377 24 16 15,85
Фланец плоский ГОСТ 12820-80 1-400-10 ст.3 (20) 565 515 426 26 26 21,56
Фланец плоский ГОСТ 12820-80 1-500-10 ст.3 (20) 670 620 530 28 20 27,7
Фланец плоский ГОСТ 12820-80 1-600-10 ст.3 (20) 780 725 630 31 30 39,4
Фланец плоский ГОСТ 12820-80 1-800-10 ст.3 (20) 1010 950 820 37 33 24 79,16
Фланец плоский ГОСТ 12820-80 1-1000-10 ст.3 (20) 1220 1160 1020 43 28 118,43
Фланец плоский ГОСТ 12820-80 1-1200-10 ст.3 (20) 1455 1380 1220 51 39 32 197,44
Давление PN = 1,6 МПа (16 кгс/с м²)
Наименование D, мм D1, мм dв, мм b, мм d, мм отв., шт. Масса, кг
Фланец плоский ГОСТ 12820-80 1-15-16 ст.3 (20) 95 65 19 12 14 4 0,61
Фланец плоский ГОСТ 12820-80 1-20-16 ст.3 (20) 105 75 26 14 0,86
Фланец плоский ГОСТ 12820-80 1-25-16 ст.3 (20) 115 85 33 16 1,17
Фланец плоский ГОСТ 12820-80 1-32-16 ст.3 (20) 135 100 39 16 18 1,58
Фланец плоский ГОСТ 12820-80 1-40-16 ст.3 (20) 145 110 46 17 1,96
Фланец плоский ГОСТ 12820-80 1-50-16 ст.3 (20) 160 125 59 19 2,58
Фланец плоский ГОСТ 12820-80 1-165-16 ст.3 (20) 180 145 78 21 3,42
Фланец плоский ГОСТ 12820-80 1-80-16 ст.3 (20) 195 160 91 21 3,71
Фланец плоский ГОСТ 12820-80 1-160-16 ст.3 (20) 215 180 110 23 8 4,73
Фланец плоский ГОСТ 12820-80 1-125-16 ст.3 (20) 245 210 135 25 6,38
Фланец плоский ГОСТ 12820-80 1-150-16 ст.3 (20) 280 240 161 25 22 7,81
Фланец плоский ГОСТ 12820-80 1-200-16 ст.3 (20) 335 295 222 27 12 10,1
Фланец плоский ГОСТ 12820-80 1-250-16 ст.3 (20) 405 355 273 28 26 14,49
Фланец плоский ГОСТ 12820-80 1-300-16 ст.3 (20) 460 410 325 28 17,78
Фланец плоский ГОСТ 12820-80 1-350-16 ст.3 (20) 520 470 377 30 16 22,88
Фланец плоский ГОСТ 12820-80 1-400-16 ст.3 (20) 580 525 426 34 30 31
Фланец плоский ГОСТ 12820-80 1-500-16 ст.3 (20) 710 650 530 44 33 20 57,01
Фланец плоский ГОСТ 12820-80 1-1600-16 ст.3 (20) 840 770 630 45 39 80,03
Фланец плоский ГОСТ 12820-80 1-800-16 ст.3 (20) 1020 950 820 49 24 104,41
Фланец плоский ГОСТ 12820-80 1-1000-16 ст.3 (20) 1255 1170 1020 58 45 28 179,37
Фланец плоский ГОСТ 12820-80 1-1200-16 ст.3 (20) 1485 1390 1220 71 52 32 297,78
Давление PN = 2,5 МПа (25 кгс/с м²)
Наименование D, мм D1, мм dв, мм b, мм d, мм отв., шт. Масса, кг
Фланец плоский ГОСТ 12820-80 1-15-25 ст.3 (20) 95 65 19 14 14 4 0,7
Фланец плоский ГОСТ 12820-80 1-20-25 ст.3 (20) 105 75 26 16 1
Фланец плоский ГОСТ 12820-80 1-25-25 ст.3 (20) 115 85 33 16 1,2
Фланец плоский ГОСТ 12820-80 1-32-25 ст.3 (20) 135 100 39 18 18 1,8
Фланец плоский ГОСТ 12820-80 1-40-25 ст.3 (20) 145 110 46 19 2,2
Фланец плоский ГОСТ 12820-80 1-50-25 ст.3 (20) 160 125 59 21 2,7
Фланец плоский ГОСТ 12820-80 1-255-25 ст.3 (20) 180 145 78 21 8 3,2
Фланец плоский ГОСТ 12820-80 1-80-25 ст.3 (20) 195 160 91 23 4,1
Фланец плоский ГОСТ 12820-80 1-250-25 ст.3 (20) 230 190 110 25 22 5,9
Фланец плоский ГОСТ 12820-80 1-125-25 ст.3 (20) 270 220 135 27 26 8,3
Фланец плоский ГОСТ 12820-80 1-150-25 ст.3 (20) 300 250 161 27 10,1
Фланец плоский ГОСТ 12820-80 1-200-25 ст.3 (20) 360 310 222 29 12 13,3
Фланец плоский ГОСТ 12820-80 1-250-25 ст.3 (20) 425 370 273 31 30 18,9
Фланец плоский ГОСТ 12820-80 1-300-25 ст.3 (20) 485 430 325 32 16 23,9
Фланец плоский ГОСТ 12820-80 1-350-25 ст.3 (20) 550 490 377 38 33 34,4
Фланец плоский ГОСТ 12820-80 1-400-25 ст.3 (20) 610 550 426 40 44,6
Фланец плоский ГОСТ 12820-80 1-500-25 ст.3 (20) 730 660 530 48 39 20 67,3
Фланец плоский ГОСТ 12820-80 1-600-25 ст.3 (20) 840 770 630 49 90,87
Фланец плоский ГОСТ 12820-80 1-800-25 ст.3 (20) 1075 990 820 63 45 24 181,43
